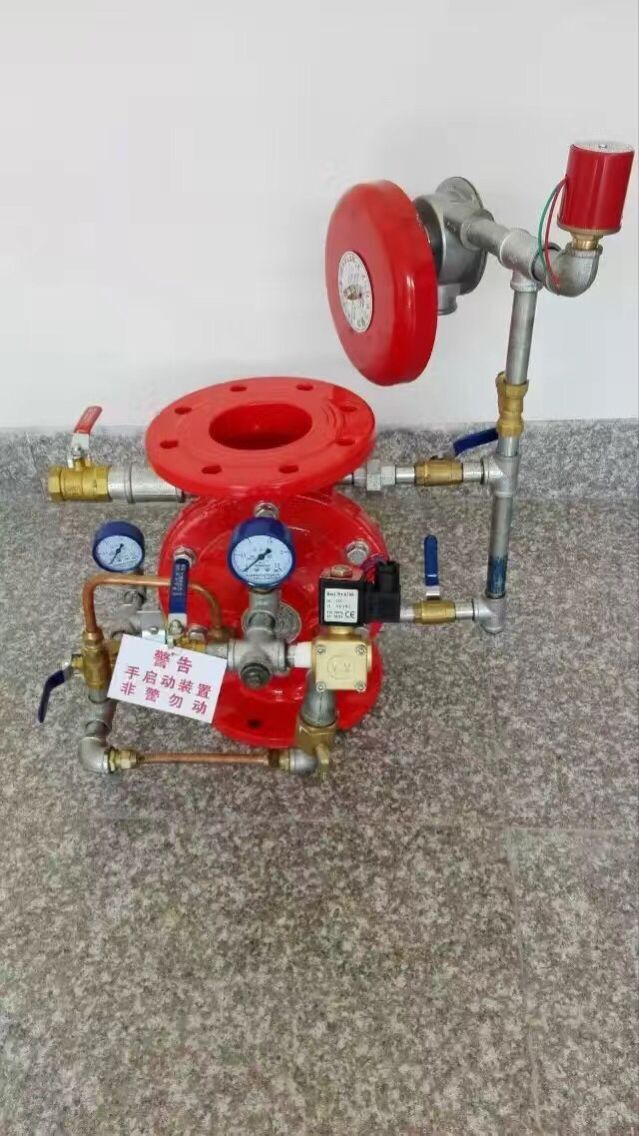

雨淋報警閥的閥腔分為上腔、下腔和控制腔（又稱膜片腔或側腔）三部分。控制腔與供水主管路和啟動管路連通，供水管路上的水壓推動控制腔中的膜片和驅動桿頂緊閥片鎖定桿，把閥瓣鎖定在閥座上，使下腔水不能進入上腔。啟動管路自動或手動泄壓時，控制腔壓力迅速降低，使驅動桿在閥片鎖定桿的力矩，閥瓣開啟，水進入管網，開始噴頭噴水。
　　閥體的上腔連接自動滴水球閥，平時供水側滲漏到系統側的水經滴水球閥自動排出，滅火時滴水球閥自動關閉。閥體下腔連接排水管，作為系統排空之用。供水主管和控制腔的連接管上裝有節流閥，啟動管路泄水時，由于節流閥的作用，補進的水少于泄出的水，使控制腔水壓下降，閥瓣開啟。
